YY/T 1476-2016  超声膀胱扫描仪通用技术条件

GB 10152-2009 B型超声诊断设备

应用范围：

参照国家标准GB 10152-2009 B型超声诊断设备 中通用体模技术要求本体模技术参数为：

1.TM材料声速：1540±10m/s(23±3℃)

2.TM材料声衰减系数斜率：0.70±0.05dB/cm/MHz(23±3℃)

3.尼龙靶线直径：0.3±0.05mm（注：侧向分辨力E1-E3靶群0.5mm间隔采用0.15±0.02 mm）

4.尼龙靶线位置公差：±0.1mm

产品简介：

针对超声膀胱扫描仪的体模

技术参数:

背景和仿膀胱靶标的材料声速均为(1540±10)m/s

声衰减系数斜率分别为(0.5±0.05)dB/(cm·MHz)和(0.045±0.005)dB/(cm·MHz)，

仿膀胱靶标体积在120cm³至200cm³之间，推荐卵形体靶标记容积137c㎡

商品详情：

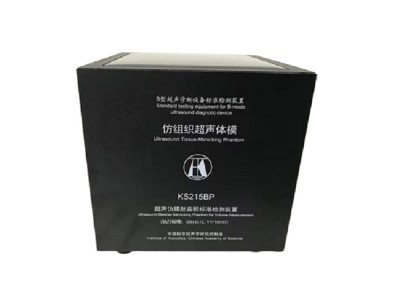

KS215BP型 超声仿膀胱体模

标准配置：膀胱体模1只，便携箱1只，测试报告1份。


KS215BP 超声体模（仿膀胱体模 标准型）

超声膀胱扫描仪的主要功能是测量膀胱的容积或尿量，测值准确度是对该仪器的首要技术要求，而KS215BP型体模正是检测这一性能的专用装置。该装置的实质部分是背景超声仿组织(TM)材料和其中埋置的卵形靶标。

   背景TM材料内埋有一个形状、大小类似鹅卵的靶标，体积在120cm3至140cm3之间，确切量值见随机资料。

卵形靶标的长轴在声窗的对角线方向，约与声窗表面平行。

KS215BP型仿膀胱体模的技术特性遵照相关的医药行业标准，具体为：

1.背景(强回波区)TM材料

(1)声          速：(1540±10)m/s                       (23℃±3℃)

(2)声衰减系数斜率：(0.5± 0.05)dB/(cm·MHz)            (23℃±3℃)

2．卵形靶标(无回波区)材料

(1)声          速： (1540±10)m/s                      (23℃±3℃)

(2)声衰减系数斜率：＜ 0.05dB/(cm·MHz)                  (23℃±3℃)

3．卵形靶标体积：体    积：137cm3，轴    长：8.3cm， 最大直径：5.6cm

KS215BP 超声体模（仿膀胱体模 定制型，定制型一般考虑为模仿儿童膀胱技术要求）

1.       背景TM材料内埋有两个大小不一、形状为椭球靶标，体积分别为20cm3和99cm3，

体    积：99cm3 , 轴    长：6.7cm   最大直径：5.3cm

 体    积：20cm3 , 轴    长：3.9cm   最大直径：3.1cm

2. 椭球形靶标的长轴在声窗的宽度方向，约与声窗表面平行。

   3. 背景(强回波区)TM材料

(1)声          速：(1540±10)m/s                       (23℃±3℃)

(2)声衰减系数斜率：(0.5± 0.05)dB/(cm·MHz)            (23℃±3℃)

4．卵形靶标(无回波区)材料

(1)声          速： (1540±10)m/s                      (23℃±3℃)

(2)声衰减系数斜率：＜ 0.05dB/(cm·MHz)                  (23℃±3℃)
